| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | SUMA |
| ได้รับการรับรอง | ISO SGS |
| หมายเลขรุ่น | MZEU30K E5+E5 |

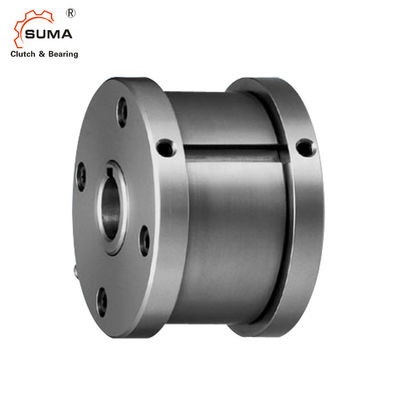

MZEU30 E5 + E5 ครีบ 735Nm Sprag แบริ่งคลัตช์ One Way
การติดตั้งและการใช้งาน
1. คลัตช์มาพร้อมกับแคมคลัชชนิดพื้นฐาน คลัตช์ E5 สองอัน และชุดหน้าแปลนเป็นชิ้นส่วนแยกจากกัน
2. ตรวจสอบทิศทางการหมุนและติดหน้าแปลน E5 เข้ากับคลัตช์ด้วยสลักเกลียว
3. เมื่อติดตั้งเฟือง เกียร์ และอุปกรณ์อื่นๆ เข้ากับคลัตช์ ให้ติดตั้งที่เฟืองท้ายและยึดกุญแจระหว่างอุปกรณ์กับเฟืองท้าย
4. เราขอแนะนำความทนทานของ H7 สำหรับรูของเฟือง เกียร์ หรืออุปกรณ์อื่นๆ
5. ติดหน้าแปลน E5 ด้านตรงข้ามกับคลัตช์ด้วยสลักเกลียว
6. โดยการติดตั้งคลัตช์เข้ากับเพลาฝั่งตรงข้ามสามารถเปลี่ยนทิศทางการหมุนได้
7. เมื่อติดตั้งคลัตช์เข้ากับเพลา ให้ออกแรงกดไปที่การแข่งขันภายในแต่อย่าไปที่การแข่งขันรอบนอก
8. สำหรับการใช้งานการจัดทำดัชนีความเร็วสูง (มากกว่า 50 c/นาที) ขอแนะนำให้ใช้สปริงชนิดแข็งแรง
ขนาดและความจุ
แบบอย่าง |
เมือง |
แม็กซ์ล้นหลาม | ลาก แรงบิด |
ขนาดเจาะ |
รูกุญแจ |
อา |
บี |
BF |
ค |
ดี |
F |
หลี่ |
เอ็ม |
ข |
t1 |
ght |
|
|
ด้านใน แข่ง |
ด้านนอก แข่ง |
||||||||||||||||
| น·ม | รอบ/นาที | รอบ/นาที | น·ม | H7 |
ด้านใน แข่ง |
h7 | ค | P10 | (กิโลกรัม) | ||||||||
| เอ็มซียู 12K E5+E5 | 60 | 2000 | 1000 | 0.20 | 12 | 4X1.8 | 42 | 62 | 70 | 20 | 51 | 20 | 0.8 | 10.0 | 4 | 2.5 | 0.5 |
| MZEU 15K E5+E5 | 100 | 1800 | 900 | 0.20 | 15 | 5X2.3 | 52 | 68 | 76 | 28 | 56 | 25 | 0.8 | 11.0 | 5 | 3.0 | 0.8 |
| MZEU 20K E5+E5 | 245 | 1600 | 700 | 0.29 | 20 | 6X2.8 | 57 | 75 | 84 | 34 | 64 | 30 | 0.8 | 10.5 | 6 | 3.5 | 1.2 |
| MZEU 25K E5+E5 | 425 | 1600 | 600 | 0.33 | 25 | 8X3.3 | 60 | 90 | 99 | 35 | 78 | 40 | 0.8 | 11.5 | 8 | 4.0 | 1.8 |
| MZEU 30K E5+E5 | 735 | 1500 | 500 | 0.39 | 30 | 8X3.3 | 68 | 100 | 109 | 43 | 87 | 45 | 1.0 | 11.5 | 8 | 4.0 | 2.6 |
| MZEU 35K E5+E5 | 1015 | 1400 | 300 | 0.49 | 35 | 10X3.3 | 74 | 110 | 119 | 45 | 96 | 50 | 1.0 | 13.5 | 10 | 5.0 | 3.2 |
| MZEU 40K E5+E5 | 1350 | 1400 | 300 | 0.59 | 40 | 12X3.3 | 86 | 125 | 135 | 53 | 108 | 55 | 1.3 | 15.5 | 12 | 5.0 | 4.8 |
| MZEU 45K E5+E5 | 1620 | 1400 | 300 | 0.69 | 45 | 14X3.8 | 86 | 130 | 140 | 53 | 112 | 60 | 1.3 | 15.5 | 14 | 5.5 | 6.2 |
| MZEU 50K E5+E5 | 2070 | 1300 | 250 | 0.79 | 50 | 14X3.8 | 94 | 150 | 160 | 64 | 132 | 70 | 1.3 | 14.0 | 14 | 5.5 | 8.2 |
| MZEU 55K E5+E5 | 2400 | 1300 | 250 | 0.88 | 55 | 16X4.3 | 104 | 160 | 170 | 66 | 138 | 75 | 1.5 | 18.0 | 16 | 6.0 | 9.5 |
| เอ็มซียู 60K E5+E5 | 2950 | 1200 | 250 | 0.98 | 60 | 18X 4.4 | 114 | 170 | 182 | 78 | 150 | 80 | 1.5 | 17.0 | 18 | 7.0 | 12.3 |
| เอ็มซียู 70K E5+E5 | 4210 | 1100 | 250 | 1.27 | 70 | 20X 4.9 | 134 | 190 | 202 | 95 | 165 | 90 | 1.8 | 18.5 | 20 | 7.5 | 18.1 |
| MZEU 80K E5+E5 | 5170 | 800 | 200 | 1.38 | 80 | 22X5.4 | 144 | 210 | 222 | 100 | 185 | 105 | 1.8 | 21.0 | 22 | 9.0 | 23.1 |
| เอ็มซียู 90K E5+E5 | 12000 | 450 | 150 | 4.70 | 90 | 25X5.4 | 158 | 230 | 242 | 115 | 206 | 120 | 2.0 | 20.5 | 25 | 9.0 | 28.1 |
| MZEU100K E5+E5 | 17600 | 400 | 130 | 5.39 | 100 | 28X6.4 | 182 | 270 | 282 | 120 | 240 | 140 | 2.0 | 30.0 | 28 | 10.0 | 46.3 |
| MZEU130K E5+E5 | 24500 | 320 | 110 | 6.76 | 130 | 32X7.4 | 212 | 310 | 322 | 152 | 278 | 160 | 2.5 | 29.0 | 32 | 11.0 | 70.2 |
| MZEU150K E5+E5 | 33800 | 240 | 80 | 8.13 | 150 | 36X8.4 | 246 | 400 | 412 | 180 | 360 | 200 | 2.5 | 32.0 | 36 | 12.0 | 146.3 |
การติดตั้งและข้อต่อ
