| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | SUMA |
| ได้รับการรับรอง | ISO SGS |
| หมายเลขรุ่น | AL12 ALP12 |

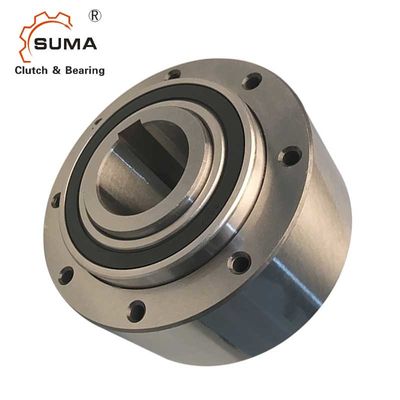

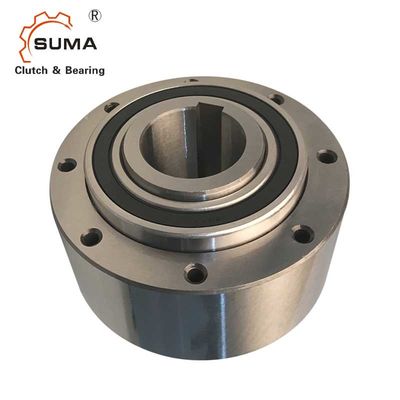

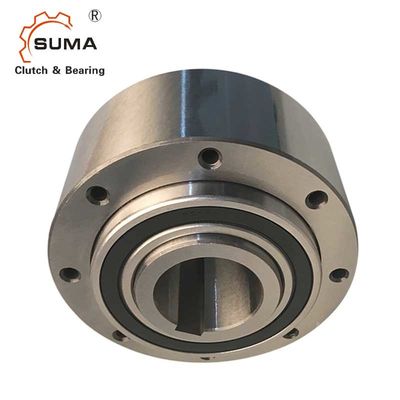

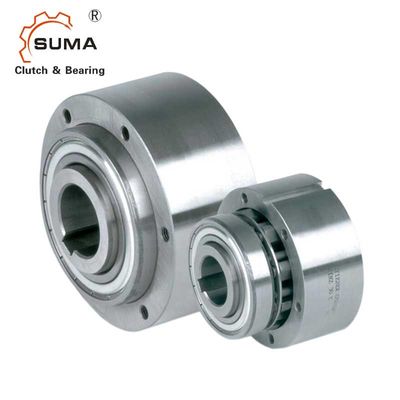

AL12 ALP12 Roller 0.5KG ตลับลูกปืนคลัตช์ Freewheel
คุณสมบัติ
ประเภท AL, ALP เป็นล้ออิสระประเภทลูกกลิ้งหน่วยเหล่านี้เป็นส่วนหนึ่งของระบบโมดูลาร์รองรับตลับลูกปืนโดยใช้ตลับลูกปืนซีรีส์ 160.. สองตัว และต้องการการหล่อลื่นด้วยน้ำมันหน่วยเหล่านี้อาจใช้ในการออกแบบที่ให้การหล่อลื่นและการปิดผนึกของน้ำมันดังตัวอย่างด้านบน
ตลับลูกปืนต้องไม่รับแรงกดตามแนวแกนโดยทั่วไปแล้ว ประเภท AL, ALP จะใช้กับฝาครอบมาตรฐานที่ออกแบบมาเพื่อส่งแรงบิด และให้การหล่อลื่นและการซีลของน้ำมันโดยปกติแล้ว หน้าปกเหล่านี้จะใช้เป็นคู่ตามการรวมกันที่แสดงในหน้าต่อไปนี้
การแข่งขันรอบนอกของรุ่น AL เป็นแบบธรรมดาที่จะรับและจัดตำแหน่งส่วนประกอบใดๆ ที่เบื่อให้อยู่ที่พิกัดความเผื่อของ H7ในกรณีนี้แรงบิดจะถูกส่งโดยสลักเกลียวผ่านแผ่นปิด
ประเภท AL, ALP เหมือนกัน ยกเว้น ALP ประเภทนั้นมีรูกุญแจที่เส้นผ่านศูนย์กลางภายนอกเพื่อส่งแรงบิด
มีการจัดส่งตราประทับกระดาษสองชุดโดยแต่ละหน่วยจะวางไว้ระหว่างการแข่งขันรอบนอกและแผ่นปิด
ขนาดและความจุ
| พิมพ์ | ขนาด | เกินความเร็ว | ตัวเลข | น้ำหนัก | แรงบิดลาก | |||||||
| AL ALP |
dH7 | นิแม็กซ์2) | นาแม็กซ์3) | Dh7 | D2 | z | L 1 | L4) | บี | t1 | TR | |
| [มม.] | [นาที-1] | [นาที-1] | [มม.] | [มม.] | [มม.] | [มม.] | [มม.] | [มม.] | [กิโลกรัม] | [ซม.] | ||
| 12 | 4000 | 7200 | 62 | 20 | 3 | 42 | 20.3 | 27 | 2.4 | 0.5 | 3.4 | |
| 15 | 3600 | 6500 | 68 | 25 | 3 | 52 | 30.3 | 34.1 | 2.9 | 0.8 | 4.1 | |
| 20 | 2700 | 5600 | 75 | 30 | 4 | 57 | 34.3 | 39.1 | 3.5 | 1 | 8 | |
| 25 | 2100 | 4500 | 90 | 40 | 6 | 60 | 37.3 | 42.1 | 4.1 | 1.5 | 14 | |
| 30 | 1700 | 4100 | 100 | 45 | 6 | 68 | 44.3 | 49.1 | 4.1 | 2.2 | 23 | |
| 35 | 1550 | 3800 | 110 | 50 | 6 | 74 | 48.3 | 54.1 | 4.7 | 3 | 60 | |
| 40 | 1150 | 3400 | 125 | 55 | 6 | 86 | 56.3 | 62.1 | 4.9 | 4.6 | 72 | |
| 45 | 1000 | 3200 | 130 | 60 | 8 | 86 | 56.3 | 62.1 | 5.5 | 4.7 | 140 | |
| 50 | 800 | 2800 | 150 | 70 | 8 | 92 | 63.3 | 69.1 | 5.5 | 7.2 | 180 | |
| 55 | 750 | 2650 | 160 | 75 | 8 | 104 | 67 | 73.1 | 6.2 | 8.6 | 190 | |
| 60 | 650 | 2450 | 170 | 80 | 10 | 114 | 78 | 84 | 6.8 | 10.5 | 240 | |
| 70 | 550 | 2150 | 190 | 90 | 10 | 134 | 95 | 103 | 7.4 | 13.5 | 320 | |
| 80 | 500 | 1900 | 210 | 105 | 10 | 144 | 100 | 108 | 8.5 | 18.2 | 330 | |
| 90 | 450 | 1700 | 230 | 120 | 10 | 158 | 115 | 125 | 8.7 | 28.5 | 650 | |
| 100 | 350 | 1450 | 270 | 140 | 10 | 182 | 120 | 131 | 9.9 | 42.5 | 830 | |
| 120 | 250 | 1250 | 310 | 160 | 12 | 202 | 140 | 152 | 11.1 | 65 | 1080 | |
| 150 | 200 | 980 | 400 | 200 | 12 | 246 | 180 | 196 | 12.3 | 138 | 1240 | |
| 200 | 150 | 750 | 520 | 260 | 18 | 326 | 240 | 265 | 15 | 315 | 3800 | |
| 250 | 120 | 620 | 610 | 320 | 20 | 396 | 300 | 330 | 15 | 512 | 6100 | |
| ALM | 25 | 2100 | 2800 | 90 | 40 | 6 | 60 | 37.3 | 42.1 | 4.1 | 1.7 | 22 |
| 30 | 1700 | 2500 | 100 | 45 | 6 | 68 | 44.3 | 49.1 | 4.1 | 2.5 | 37 | |
| 35 | 1550 | 2400 | 110 | 50 | 6 | 74 | 48.3 | 54.1 | 4.7 | 3.2 | 66 | |
หมายเหตุ
1) T สูงสุด = 2 &ครั้ง;T KN
»อ้างถึงหน้าการเลือก 10 ถึง 13
2) การย่ำยีการแข่งขันภายใน ค่าที่ไม่มีตราประทับริมฝีปาก
3) การแข่งขันนอกเหนือการแข่งขัน
รูกุญแจถึง DIN 6885.1
4) ขนาด L รวมได้ถึงขนาด 50 แต่ละขนาด
ติดผนึกกระดาษหนา 0.25 มม. ทั้งสองด้าน
»โปรดดูคำแนะนำในการติดตั้งและบำรุงรักษา
หน้า 16 ถึง 19
