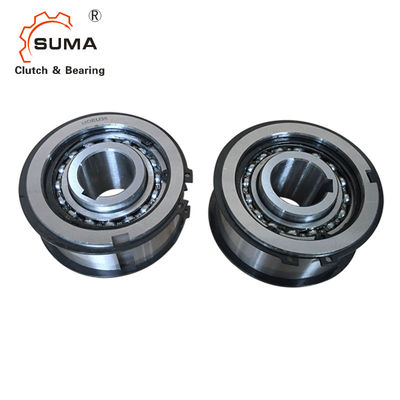

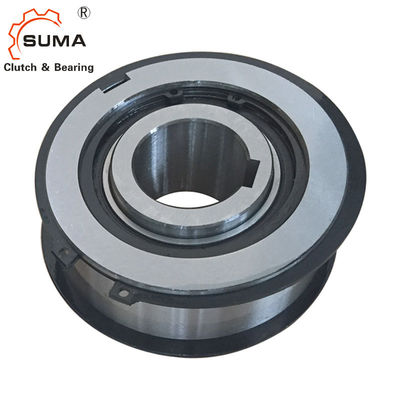

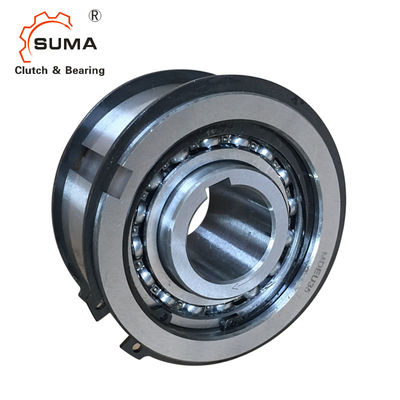

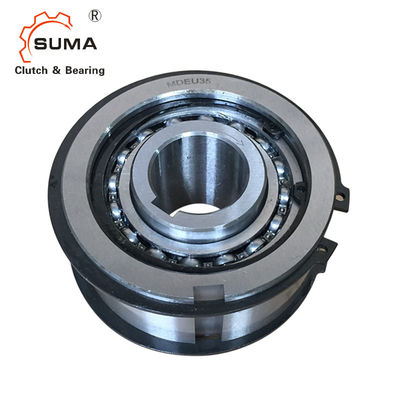

MDEU GCr15 ทางเดียว H7 Tolerance Cam Sprag แบริ่ง
การติดตั้งและการใช้งาน
1. รูของรอก เฟือง ฯลฯ ควรมีความทนทาน H6 หรือ H7
2. ตลับลูกปืนแบบลูกกลิ้งสร้างขึ้นเนื่องจากโครงสร้างของลูกเบี้ยวและลูกกลิ้ง
3. เมื่อติดตั้งแคมคลัตช์บนเพลา ให้กดคลัตช์ด้านในรางเล็กน้อย
4. ห้ามใช้แรงขับกับแคมคลัตช์อุปกรณ์อื่น ๆ
ควรจัดให้มีการรับแรงขับที่ใช้กับแคมคลัตช์
5. ในกรณีที่โหลดในแนวรัศมีขนาดใหญ่กับ Cam Clutch เช่นการติดตั้งพร้อมรอก ควรเตรียมตลับลูกปืนอีกอันเพื่อให้สามารถแขวนจุดรับน้ำหนักบนตลับลูกปืนได้
6. คีย์ควรเป็นไปตาม ISO R773 (DIN 6885.1)โปรดทราบว่าขนาดรูกุญแจของการแข่งขันรอบนอกไม่สอดคล้องกับขนาดรูกุญแจที่กล่าวถึงใน ISO R773 (DIN 6885.1)
ขนาดและความจุ
แบบอย่าง |
แรงบิด ความจุ (น@ม) |
แม็กซ์ ล้นหลาม (รอบ/นาที) การแข่งขันภายใน |
แม็กซ์ การจัดทำดัชนี (รอบ/นาที) |
แม็กซ์เรเดียล โหลดเมื่อไหร่ ล้นหลาม (N) |
เบื่อ ขนาด (H7) |
การแข่งขันภายใน รูกุญแจ |
อา |
บี (ซ7) |
ค |
ดี |
อี |
F |
จี |
ชม |
ฉัน |
การแข่งขันรอบนอก รูกุญแจ |
น้ำหนัก ( กิโลกรัม ) |
MDEU15 | 70 | 600 | 100 | 610 | 15 | 5x2.3 | 39 | 55 | 37 | 25 | 42 | 1 | 30 | 3.5 | 0.8 | 5x3 | 0.52 |
MDEU20 | 150 | 500 | 100 | 910 | 20 | 6x2.8 | 42 | 68 | 40 | 32 | 52 | 1 | 33 | 3.5 | 0.8 | 6x3.5 | 0.88 |
MDEU25 | 230 | 450 | 100 | 1060 | 25 | 8x3.3 | 42 | 80 | 40 | 40 | 65 | 1 | 33 | 3.5 | 0.8 | 8x4 | 1.1 |
MDEU30 | 390 | 400 | 100 | 1400 | 30 | 8x3.3 | 50 | 90 | 48 | 45 | 72 | 1 | 36 | 6 | 1 | 8x4 | 1.7 |
MDEU35 | 460 | 350 | 100 | 1500 | 35 | 10x3.3 | 50 | 100 | 48 | 50 | 80 | 1 | 36 | 6 | 1 | 10x5 | 2.1 |
MDEU40 | 530 | 350 | 100 | 1580 | 40 | 12x3.3 | 50 | 110 | 48 | 55 | 78 | 1 | 36 | 6 | 1 | 12x5 | 2.7 |
MDEU45 | 690 | 300 | 100 | 1770 | 45 | 14x3.8 | 50 | 120 | 48 | 65 | 88 | 1 | 36 | 6 | 1 | 14x5.5 | 3.2 |
MDEU50 | 870 | 300 | 100 | พ.ศ. 2423 | 50 | 14x3.8 | 50 | 130 | 48 | 70 | 95 | 1 | 36 | 6 | 1 | 14x5.5 | 3.8 |
MDEU55 | 1100 | 250 | 100 | 2850 | 55 | 16x4.3 | 60 | 140 | 58 | 80 | 105 | 1 | 46 | 6 | 1.5 | 16x6 | 5.3 |
MDEU60 | 1500 | 250 | 100 | 3060 | 60 | 18x4.4 | 60 | 150 | 58 | 90 | 115 | 1 | 46 | 6 | 1.5 | 18x7 | 6.1 |
MDEU70 | 1900 | 200 | 100 | 3470 | 70 | 20x4.9 | 60 | 170 | 58 | 100 | 125 | 1 | 46 | 6 | 1.5 | 20x7.5 | 7.9 |
MDEU80 | 2300 | 200 | 100 | 3600 | 80 | 22x5.4 | 60 | 190 | 58 | 110 | 140 | 1 | 46 | 6 | 1.5 | 22x9 | 9.7 |
