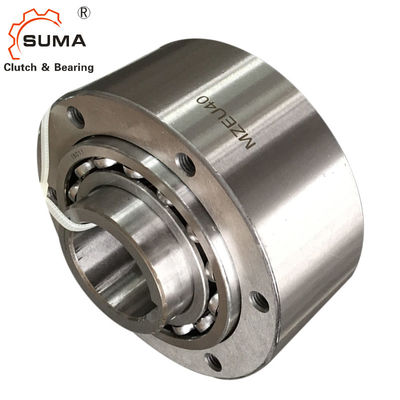

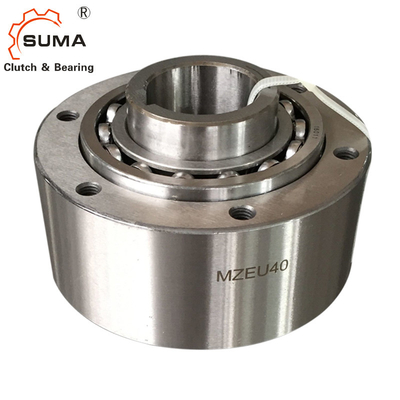

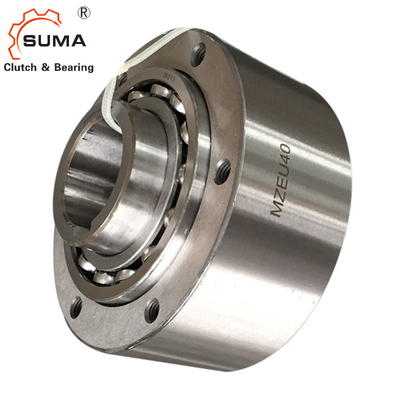

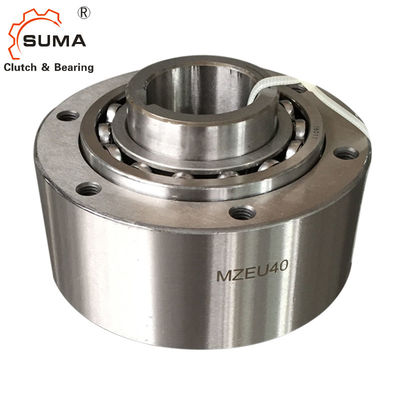

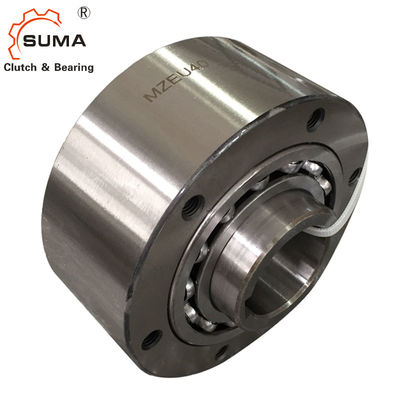

MZEU12 Steel GCr15 One Way Sprag 60 Nm Cam Backstop Clutch
1. รุ่นหมายเลข MZEU12 ถึง MZEU80 ผ่านการอัดจารบีล่วงหน้าและไม่ต้องการการหล่อลื่น
ช่วงอุณหภูมิในการทำงานคือ -40C ถึง +40C
รุ่น No.MZEU90 ถึง MZEU150 ต้องการการหล่อลื่นด้วยน้ำมัน
2. สามารถใช้เฟืองรุ่น MZEU12 ถึง MZEU80 และปัจจัยส่งผ่านแรงบิดอื่นๆ กับหน้าแปลนมาตรฐานได้
3. เราขอแนะนำความทนทานของเพลาที่ h7 และรูกุญแจ ISO R773 (DIN 6885.1) เป็นมาตรฐาน
4. เราขอแนะนำค่าเผื่อ E H7 สำหรับเฟืองและชิ้นส่วนอื่นๆ
5. ทำความสะอาดพื้นผิวของปลายทั้งสองของการแข่งขันรอบนอกและพื้นผิวสัมผัสของหน้าแปลน เฟือง และส่วนอื่นๆ
ขนาดและความจุ
แบบอย่าง |
แรงบิด ความจุ |
แม็กซ์ล้นหลาม |
ลาก แรงบิด |
ขนาดเจาะ |
รูกุญแจ |
อา |
บี |
ค |
ดี |
อี |
F |
จี |
HJ |
K |
หลี่ |
น้ำหนัก |
|
น·ม | รอบ/นาที | รอบ/นาที | น·ม | H7 | การแข่งขันภายใน | h7 | กรมควบคุมมลพิษ | ค | (กิโลกรัม) | ||||||||
เอ็มซียู12(K) | 60 | 2000 | 1,000 | 0.20 | 12 | 4X1.8 | 42 | 62 | 20 | 51 | 42 | 20 | 27 | 3 - 05.5 | - | 0.8 | 0.5 |
เอ็มซียู15(K) | 100 | 1800 | 900 | 0.20 | 15 | 5X2.3 | 52 | 68 | 28 | 56 | 47 | 25 | 32 | 3 - M5 | 8 | 0.8 | 0.8 |
MZEU20(K) | 245 | 1600 | 700 | 0.29 | 20 | 6X2.8 | 57 | 75 | 34 | 64 | 55 | 30 | 39 | 4 - M5 | 8 | 0.8 | 1.2 |
เอ็มซียู25(K) | 425 | 1600 | 600 | 0.33 | 25 | 8X3.3 | 60 | 90 | 35 | 78 | 68 | 40 | 40 | 4 - M6 | 10 | 0.8 | 1.8 |
เอ็มซียู30(K) | 735 | 1500 | 500 | 0.39 | 30 | 8X3.3 | 68 | 100 | 43 | 87 | 75 | 45 | 48 | 6 - M6 | 10 | 1.0 | 2.6 |
เอ็มซียู35(K) | 1015 | 1400 | 300 | 0.49 | 35 | 10X3.3 | 74 | 110 | 45 | 96 | 80 | 50 | 51 | 6 - M6 | 12 | 1.0 | 3.2 |
เอ็มซียู40(K) | 1350 | 1400 | 300 | 0.59 | 40 | 12X3.3 | 86 | 125 | 53 | 108 | 90 | 55 | 59 | 6 - M8 | 14 | 1.3 | 4.8 |
เอ็มซียู45(K) | 1620 | 1400 | 300 | 0.69 | 45 | 14X3.8 | 86 | 130 | 53 | 112 | 95 | 60 | 59 | 8 - M8 | 14 | 1.3 | 6.2 |
MZEU50(K) | 2070 | 1300 | 250 | 0.79 | 50 | 14X3.8 | 94 | 150 | 64 | 132 | 110 | 70 | 72 | 8 - M8 | 14 | 1.3 | 8.2 |
เอ็มซียู55 (K) | 2400 | 1300 | 250 | 0.88 | 55 | 16X4.3 | 104 | 160 | 66 | 138 | 115 | 75 | 72 | 8 - M10 | 16 | 1.5 | 9.5 |
เอ็มซียู60 (K) | 2950 | 1200 | 250 | 0.98 | 60 | 18X4.4 | 114 | 170 | 78 | 150 | 125 | 80 | 89 | 10 - M10 | 16 | 1.5 | 12.3 |
MZEU70 (K) | 4210 | 1100 | 250 | 1.27 | 70 | 20X4.9 | 134 | 190 | 95 | 165 | 140 | 90 | 108 | 10 - M10 | 16 | 1.8 | 18.1 |
MZEU80 (K) | 5170 | 800 | 200 | 1.38 | 80 | 22X5.4 | 144 | 210 | 100 | 185 | 160 | 105 | 108 | 10 - M10 | 16 | 1.8 | 23.1 |
เอ็มซียู90 (K) | 12000 | 450 | 150 | 4.70 | 90 | 25X5.4 | 158 | 230 | 115 | 206 | 180 | 120 | 125 | 10 - M12 | 20 | 2.0 | 28.1 |
MZEU100(K) | 17600 | 400 | 130 | 5.39 | 100 | 28X6.4 | 182 | 270 | 120 | 240 | 210 | 140 | 131 | 10 - M16 | 24 | 2.0 | 46.3 |
เอ็มซียู130(K) | 24500 | 320 | 110 | 6.76 | 130 | 32X7.4 | 212 | 310 | 152 | 278 | 240 | 160 | 168 | 12 - M16 | 24 | 2.5 | 70.2 |
เอ็มซียู150(K) | 33800 | 240 | 80 | 8.13 | 150 | 36X8.4 | 246 | 400 | 180 | 360 | 310 | 200 | 194 | 12 - M20 | 32 | 2.5 | 146.3 |
การติดตั้งและข้อต่อ
6. สำหรับหมายเลขรุ่นMZEU90 ถึง MZEU150 ใช้กาวซีลกับพื้นผิวของโครงด้านนอกที่ปลายทั้งสองข้าง
7. ตรวจสอบทิศทางการหมุน
8. เมื่อติดตั้งหน้าแปลนมาตรฐาน เฟือง และอุปกรณ์อื่น ๆ เข้ากับคลัตช์ให้พอดีกับตลับลูกปืนและขันสลักเกลียวเข้ากับปลายทั้งสองของการแข่งขันด้านนอก
9. โดยการติดตั้งทั้งหน้าแปลนและเฟืองบนฝั่งตรงข้ามสามารถเปลี่ยนทิศทางการหมุนได้
10. เมื่อติดตั้งคลัตช์เข้ากับเพลา ให้ออกแรงกดไปที่การแข่งขันภายในแต่อย่าไปที่การแข่งขันรอบนอก
11. สำหรับการใช้งานการทำดัชนีความเร็วสูง (มากกว่า 50 c/m) แนะนำให้ใช้สปริงชนิดแข็งแรง
12. หมายเลขรุ่น Description
MZEU K
No Mark : ไม่มีรูกุญแจสำหรับการแข่งขันรอบนอก
K : Keyway ในการแข่งขันรอบนอก.
