| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | SUMA |
| ได้รับการรับรอง | ISO SGS |
| หมายเลขรุ่น | FK6204 FK6204-2RS |

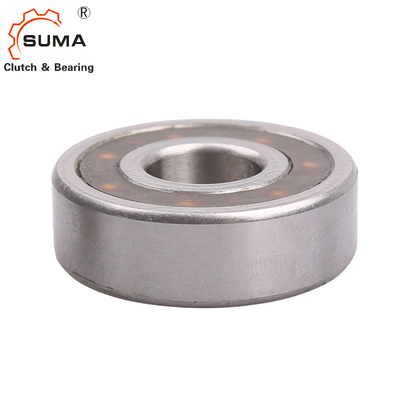

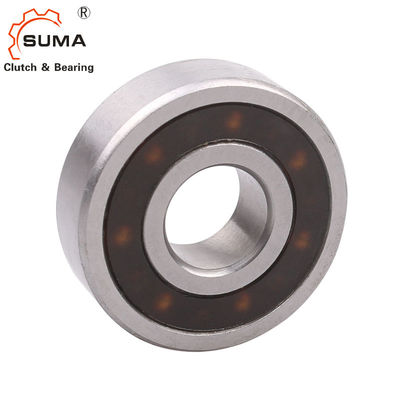

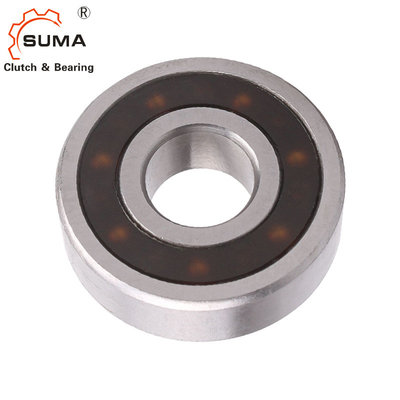

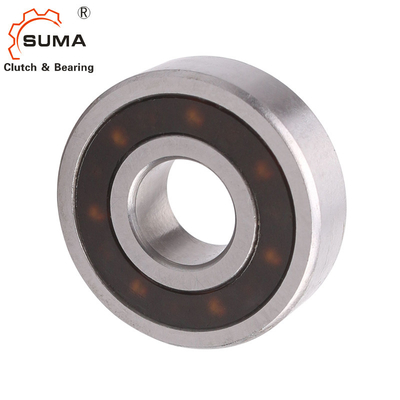

FK FK-2RS Freewheel ตลับลูกปืนทางเดียว FK6204 FK6204-2RS
คุณสมบัติของตลับลูกปืนทางเดียวฟรีวีล
ความกว้าง
12 / 14 / 15 / 16 / 17 / 18 mm
อุณหภูมิในการทำงาน
สูงสุด140 องศาเซลเซียส
อุณหภูมิที่สูงขึ้นตามคำขอ
สูงสุด110 °C (การออกแบบ 2RS พร้อมซีล RS)
การหล่อลื่น
ซีรีส์ FK2RSมีแมวน้ำ
จารบีหล่อลื่นตลอดอายุการใช้งาน
ซีรีส์ FKไม่มีแผ่นซีล
น้ำมันหล่อลื่นหรือจารบี
มาพร้อมกับการป้องกันการกัดกร่อน
การติดตั้ง
ความคลาดเคลื่อนในการติดตั้ง
เพลา n6;ดุม N7
ชิ้นส่วนผสมพันธุ์
ไม่จำเป็นต้องชุบแข็งและบดชิ้นส่วนผสมพันธุ์ทำความสะอาดอย่างทั่วถึง (ปราศจากไขมัน) ชิ้นส่วนที่ผสมพันธุ์ในบริเวณใกล้กับคลัตช์อิสระและวงแหวนของคลัตช์อิสระก่อนทำการกด
การแบก
คลัตช์อิสระประกอบด้วยลูกปืนและลูกกลิ้งไม่จำเป็นต้องรองรับแบริ่งภายนอกเพิ่มเติม
กดพอดีความดัน
ต้องไม่ใช้แรงกดที่พอดีกับลูกบอล
ทิศทางการหนีบ
ลูกศรบนวงแหวนด้านในจะกำหนดทิศทางการหนีบของวงแหวนด้านใน
ขนาดและความจุ
ตำนานการวาดภาพ:
d = เส้นผ่านศูนย์กลางภายใน D = เส้นผ่านศูนย์กลางภายนอก W = ความกว้าง r = รัศมีขอบ T = แรงบิด n = ความเร็วในการหมุน C = ความจุโหลด
| การกำหนด |
d [มม.] |
ดี [มม.] |
W [มม.] |
ตู่ชื่อ [นาโนเมตร] |
นmax [รอบต่อนาที] |
คราชวงศ์ [N] |
คสถิติ [N] |
r [มม.] |
น้ำหนัก [กิโลกรัม] |
หมายเลขสินค้า |
| เอฟเค 6203 | 17 | 40 | 12 | 53 | 10,800 | 6,245 | 3,441 | 1.0 | 0.07 | 301065 |
| FK 6203-RS | 17 | 40 | 12 | 53 | 3,700 | 6,245 | 3,441 | 1.0 | 0.07 | 301079 |
| เอฟเค 6204 | 20 | 47 | 14 | 60 | 7,500 | 6,869 | 4,268 | 1.5 | 0.12 | 301068 |
| FK 6204-2RS | 20 | 47 | 14 | 60 | 3,200 | 6,869 | 4,268 | 1.5 | 0.12 | 301087 |
| เอฟเค 6205 | 25 | 52 | 15 | 104 | 5,400 | 7,448 | 5,146 | 1.5 | 0.15 | 301070 |
| FK 6205-2RS | 25 | 52 | 15 | 104 | 2,800 | 7,448 | 5,146 | 1.5 | 0.15 | 301092 |
| เอฟเค 6206 | 30 | 62 | 16 | 148 | 5,100 | 7,859 | 6,066 | 1.5 | 0.23 | 301074 |
| FK 6206-2RS | 30 | 62 | 16 | 148 | 2,400 | 7,859 | 6,066 | 1.5 | 0.23 | 301103 |
| เอฟเค 6207 | 35 | 72 | 17 | 265 | 3,700 | 8,902 | 7,819 | 2.7 | 0.34 | 301077 |
| เอฟเค 6207-2RS | 35 | 72 | 17 | 265 | 1,900 | 8,902 | 7,819 | 2.7 | 0.34 | 301108 |
| เอฟเค 6208 | 40 | 80 | 18 | 267 | 3,700 | 8,902 | 7,752 | 2.7 | 0.45 | 301078 |
| FK 6208-2RS | 40 | 80 | 18 | 267 | 1,900 | 8,902 | 7,752 | 2.7 | 0.45 | 301110 |
| FK 6304-2RS | 20 | 52 | 15 | 104 | 2800 | 7448 | 5146 | 1.5 | 0.17 | 301098 |
ข้อกำหนดทั้งหมดสำหรับซีรีส์ FK 2RS (พร้อมซีล) และซีรีส์ FK (ไม่มีซีล)
แรงบิดที่ระบุขึ้นอยู่กับความแข็งเพียงพอของชิ้นส่วนที่ผสมพันธุ์.
ความเร็วในการหมุน n สำหรับซีรีส์ FK (ไม่มีซีล) = ความเร็วโดยธรรมชาติของชุดประกอบ
ความเร็วในการหมุน n สำหรับซีรีย์ FK 2RS (พร้อมซีล) = ความแตกต่างของความเร็วของชิ้นส่วนการผสมพันธุ์
แรงบิดในการขับขี่ด้านหลังถูกจำกัดโดยแขนแรงบิดแขนทอร์คต้องไม่ยึดเข้ากับตำแหน่งจะต้องมีระยะเล่น 0.5 นิ้วในแนวแกนและในแนวรัศมี
แบ็คสต็อป FRHM มีมาให้สำหรับระยะที่พอดีชุดสกรูที่วงแหวนด้านในมีไว้สำหรับการยึดตามแนวแกน ไม่จำเป็นต้องใช้ปลอกคอเพลา
