GN130 Roller Freewheel Sprag Backstop แบริ่งGN Backstop Clutch.pdf
คุณสมบัติของแบริ่งแบ็คสต็อป
GN series backstop clutch เป็นอุปกรณ์เสียบปลั๊กแบบลูกกลิ้งความเร็วต่ำซึ่งมักมีตัวลดใช้ใน
สายพานลำเลียง, รอก, ดรัมไฟฟ้าและอื่น ๆ ที่ต้องการอุปกรณ์ที่ไม่ส่งคืน
ไม่กลับเร็ว ระยะถอยหลังเล็ก อายุยืน สามารถทนต่อแรงบิด.
ข้อมูลทางเทคนิคของแบริ่งแบ็คสต็อป
สิ่งของ | GN130 |
วัสดุ | GCr15 |
เบื่อเส้นผ่านศูนย์กลาง | 130 มม. |
เส้นผ่านศูนย์กลางภายนอก | 175 มม. |
ความกว้าง | 170 มม. |
ความจุแรงบิด | 13700 นิวตันเมตร |
น้ำหนัก | 120 กก. |
บรรจุุภัณฑ์ | กล่องกระดาษ กล่องไม้ หรือตามความต้องการของคุณ |
ขนาดและความจุของแบริ่งแบ็คสต็อป
พิมพ์ | แรงบิด | เบื่อ Dia.แม็กซ์ | ขนาด | น้ำหนัก | ตัวลดที่เหมาะสมที่แนะนำ | ||||||||
TKN | ødH7 | bxt | ค | หลี่ | บี | C1 | B1 | ชม | H1 | D1 | กิโลกรัม | ||
นม | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | |||
GN110 | 6770 | 110 | 32X6.7 | 400 | 450 | 140 | 90 | 140 | 160 | 310 | ø21 | 89.4 | ZQ650 |
ZQ750 | |||||||||||||
GN130 | 13700 | 130 | 36X7.4 | 430 | 480 | 170 | 120 | 180 | 175 | 340 | 120 | ZQ850 | |
GN140 | 13700 | 140 | 36X7.4 | 430 | 480 | 170 | 120 | 190 | 175 | 340 | 105 | ZQ85 | |
GN150 | 22800 | 150 | 40X8.7 | 510 | 580 | 190 | 170 | 230 | 215 | 420 | ø26 | 186 | ZQ1000 |
GN170 | 22800 | 170 | 40X8.7 | 510 | 580 | 190 | 170 | 250 | 215 | 420 | 182 | ZL100 | |
GN200 | 47600 | 200 | 45X9.9 | 590 | 660 | 220 | 210 | 290 | 275 | 540 | ø32 | 352 | ZL115 |
GN220 | 47600 | 220 | 50X11.2 | 590 | 660 | 220 | 210 | 290 | 275 | 540 | 339 | ZL130 |

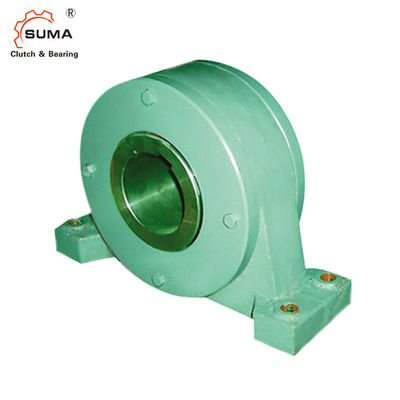

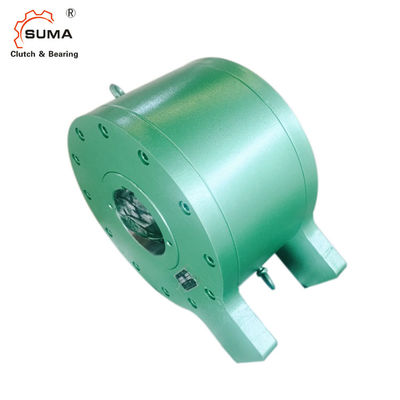

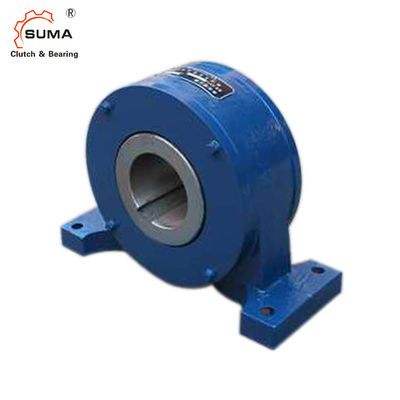

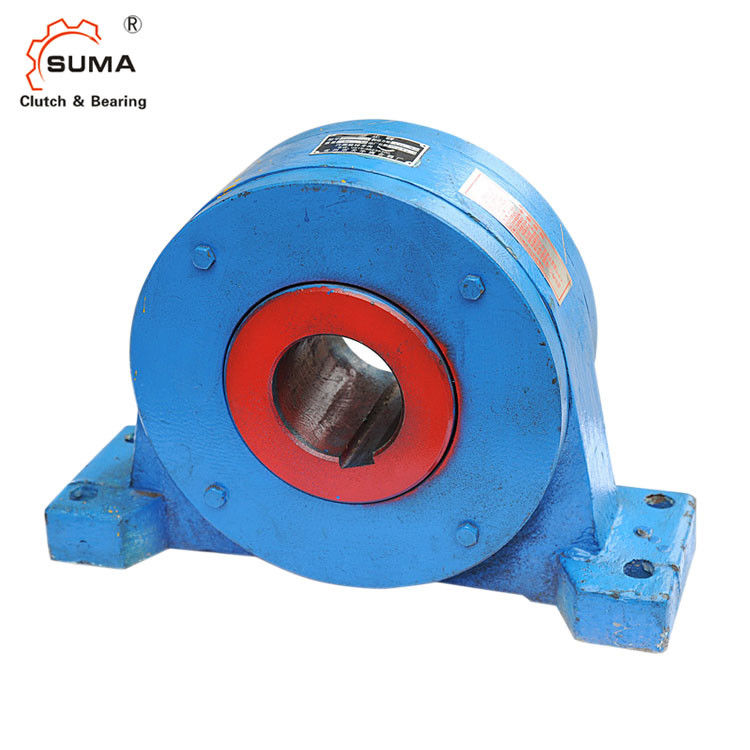

รูปภาพของ GN Backstop Bearing
แอปพลิเคชันแบริ่ง Backstop GN
