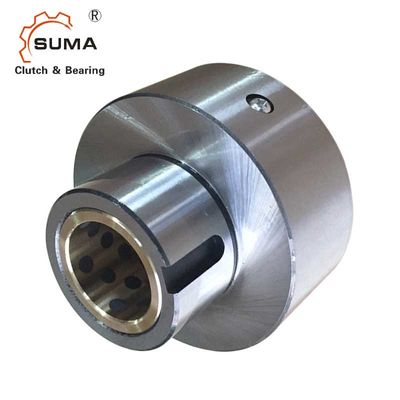

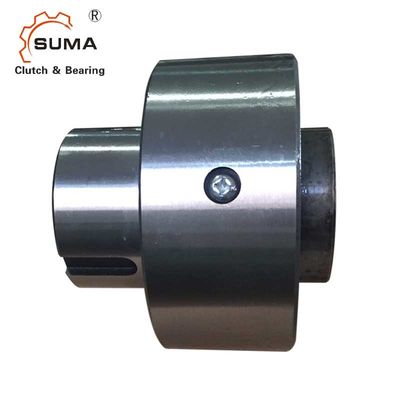

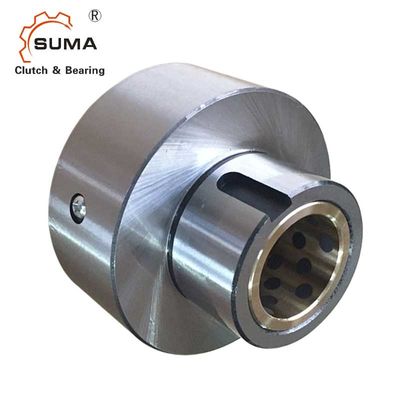

PB10 One Way Sprag คลัตช์
การติดตั้งและการใช้งาน
1. ศูนย์กลางของการแข่งขันภายในและการแข่งขันรอบนอกได้รับการดูแลโดยตลับลูกปืนธรรมดาที่อยู่ระหว่างการแข่งขันรอบนอกและเพลาภาระในแนวรัศมีซึ่งทำงานบนการแข่งขันรอบนอกยังได้รับการสนับสนุนโดยตลับลูกปืนธรรมดานี้ดังนั้น เพลาจะต้องถูกยืดออกผ่านปลายด้านนอกของคลัตช์
2. อย่าใช้ PB Series Cam Clutch เป็นข้อต่อใช้กับคัปปลิ้งแบบยืดหยุ่นเมื่อต่อเพลาทั้งสอง
3. ระบุการขับภายในรถแข่งด้านขวา (RH) หรือมือซ้าย (LH) โดยดูจากส่วนท้ายที่มีเครื่องหมายลูกศรในภาพประกอบด้านบนตรวจสอบว่าการหมุนของคลัตช์ถูกต้องหรือไม่ก่อนรันอิน
4. สำหรับการจัดทำดัชนี แนะนำให้ใช้น้ำมันหล่อลื่น
5. คีย์ที่ใช้ควรเป็นไปตาม JIS B1301-1959
6. อุปกรณ์อื่นควรรองรับแรงขับ ไม่ใช่โดย Cam Clutch
7. รูของชิ้นส่วนขับเคลื่อน เช่น เฟืองบนคลัตช์ด้านนอกเรซ ควรเป็นไปตามพิกัดความเผื่อ H6 หรือ H7 ของมาตรฐาน JIS
ขนาดและความจุ
แบบอย่าง | แม็กซ์ ล้นหลาม (รอบ/นาที) |
ขนาดเจาะ | อา |
บี |
ค h7 |
ดี |
อี |
F |
การแข่งขันรอบนอก รูกุญแจ |
น้ำหนัก (กิโลกรัม) |
||||
การแข่งขันภายใน | การแข่งขันรอบนอก | Dia. (จ7) |
รูกุญแจ | จี | K | หลี่ | ||||||||
PB 3 | 1,800 | 900 | 10 | 4x1.5 | 50 | 50 | 23 | 22 | 25 | 21 | 25.7 | 4* 2.5 | 16 | 0.23 |
PB 5 | 1,800 | 900 | 16 | 5x2 | 70 | 60 | 32 | 32 | 35 | 25 | 38.8 | 5* 3.0 | 20 | 0.58 |
PB 6 | 1,500 | 800 | 20 | 5x2 | 82 | 73 | 38 | 38 | 37 | 33 | 41 | 5* 3.0 | 27 | 1.1 |
PB 8 | 1,200 | 650 | 25 | 7x3 | 85 | 83 | 45 | 40 | 45 | 33 | 42 | 7* 4.0 | 27 | 1.6 |
PB 10 | 1,000 | 400 | 31.5 | 10x3.5 | 92 | 95 | 60 | 41 | 56 | 37 | 44 | 10 *4.5 | 28 | 2.5 |
PB 12 | 800 | 300 | 40 | 10x3.5 | 100 | 113 | 65 | 50 | 66 | 37 | 52.6 | 10 *4.5 | 29 | 3.6 |
PB 14 | 700 | 300 | 45 | 12x3.5 | 112 | 133 | 75 | 54 | 76 | 41 | 57.3 | 12 *4.5 | 30 | 6.0 |
